中華人民共和國國家標準煤的發熱量測定方法
GB213—87代替GB213—79
Determination of calorific value of coal
國家標準局1987-03-30 批準1988-02-01 實施

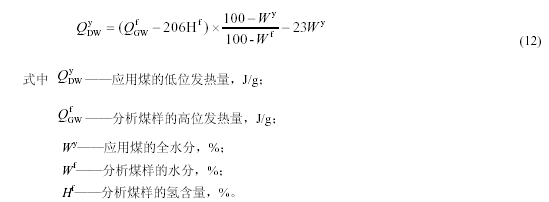

本標準規定了煤的高位發熱量的測定方法和低位發熱量的計算方法，適用于泥炭 1 定義 1.1 熱量單位 熱量的單位為J〔焦(耳)〕。1J〔焦(耳)〕=1N·m(牛頓·米)=107erg(爾格) 1cal(20℃)=4.1816J 1.2 發熱量的表示方法 發熱量測定結果以kJ/g(千焦/克)或MJ/kg(兆焦/千克)表示 1.2.1 彈筒發熱量 在氧彈中，在有過剩的氧的情況下〔氧氣初始壓力2.6～3.0MPa(26～30atm)〕，燃燒單位質量的試樣所產生的熱量稱為彈筒發熱量。燃燒產物為二氧化碳、硫酸、硝酸、呈液態的水和固態的灰。 注：任何物質(包括煤)的燃燒熱，隨燃燒產物的最終溫度而改變，溫度越高，燃燒熱越低。因此，一個嚴密的發熱量定義，應對燒燒產物的溫度有所規定。但在實際測定發熱量時，由于具體條件的限制，把終點溫度限定在一個特定的溫度或一個很窄的范圍內都是不現實的。溫度每升高1K，煤和苯甲酸的燃燒熱約降低0.4～1.3J/g。當按規定在相近的溫度下標定熱容量和測定發熱量時，溫度對燃燒熱的影響可近于完全抵銷，而無需加以考慮。 1.2.2 恒容高位發熱量 煤在工業裝置的實際燃燒中，硫只生成二氧化硫，氮則成為游離氮，這是同氧彈中的情況不同的。由彈筒發熱量減掉稀硫酸生成熱和二氧化硫生成熱之差以及稀硝酸的生成熱 1.2.3 恒容低位發熱量 工業燃燒與氧彈中燃燒的另一個不同的條件是：在前一情況下全部水(包括燃燒生成的水和煤中原有的水)呈蒸汽狀態隨燃燒廢氣排出 1.3 熱容量 量熱系統在試驗條件下溫度上升1K 所需的熱量稱為熱量計的熱容量，習慣上也叫做水當量 2 試驗室條件 2.1 試驗室應設在一單獨房間，不得在同一房間內同時進行其他試驗項目 2.2 室溫應盡量保持恒定 2.3 室內應無強烈的空氣對流 2.4 實驗室最好朝北 3 儀器設備 3.1 熱量計 通用的熱量計有兩種：恒溫式和絕熱式 3.1.1 氧彈 由耐熱 b.能承受充氧壓力和燃燒過程中產生的瞬時高壓 彈筒容積為250～350mL，彈蓋上應裝有供充氧和排氣的閥門以及點火電源的接線電極。新氧彈和新?lián)Q部件(杯體、彈蓋、連接環)的氧彈應經15.0MPa(150atm)的水壓試驗 另外 3.1.2 內筒 用紫銅 內筒外面應電鍍拋光，以減少與外筒間的輻射作用 3.1.3 外筒 為金屬制成的雙壁容器 a.恒溫式外筒：恒溫式熱量計配置恒溫式外筒。盛滿水的外筒的熱容量應不小于熱量計熱容量的5 倍 b.絕熱式外筒：絕熱式熱量計配置絕熱式外筒，外筒中裝有電加熱器 3.1.4 攪拌器 螺旋槳式 3.1.5 量熱溫度計 內筒溫度測量誤差是發熱量測定誤差的主要來源。對溫度計的正確使用具有特別重要的意義 a.玻璃水銀溫度計 常用的玻璃水銀溫度計有兩種：一是固定測溫范圍的精密溫度計 b.各種類型的數字顯示精密溫度計 需經過計量機關的檢定 3.2 附屬設備 3.2.1 溫度計讀數放大鏡和照明燈 為了使溫度計讀數能估計到0.001K 3.2.2 振蕩器 電動振蕩器 3.2.3 燃燒皿 鉑制品最理想 3.2.4 壓力表和氧氣導管 壓力表應由兩個表頭組成：一個指示氧氣瓶中的壓力 3.2.5 點火裝置 點火采用12～24V 的電源 3.2.6 壓餅機 螺旋式或杠桿式壓餅機。能壓制直徑10mm 的煤餅或苯甲酸餅。模具及壓桿應用硬質鋼制成，表面光潔，易于擦試。 3.2.7 秒表或其他能指示10s 的計時器。 3.3 天平 3.3.1 分析天平：感量0.1mg。 3.3.2 工業天平：載重量4～5kg，感量1g。 4 試劑和材料 4.1 試劑 4.1.1 氧氣：不含可燃成分，因此不許使用電解氧。 4.1.2 苯甲酸：經計量機關檢定并標明熱值的苯甲酸。 4.1.3 氫氧化鈉標準溶液(供測彈筒洗液中硫用)：濃度為0.1mol/L(相當于0.1N)。 4.1.4 0.2%的甲基紅指示劑。 4.2 材料 4.2.1 點火絲：直徑0.1mm 左右的鉑、銅、鎳鉻絲或其他已知熱值的金屬絲，如使用棉線，則應選用粗細均勻、不涂蠟的白棉線。各種點火絲點火時放出的熱量如下： 鐵絲：6700J/g(1602cal/g)； 鎳鉻絲：1400J/g(335cal/g)； 銅絲：2500J/g(598cal/g) 棉線：17500J/g(4185cal/g)。 4.2.2 酸洗石棉絨：使用前在800℃下灼燒30min 4.2.3 擦鏡紙：使用前先測出燃燒熱。方法：抽取3～4 張紙，用手團緊，稱準質量，放入燃燒皿中，然后按常規方法測定發熱量。取兩次結果的平均值作為標定值。 5 測定步驟 5.1 恒溫式熱量計法 5.1.1 在燃燒皿中精確稱取分析試樣(小于0.2mm)1～1.1g(稱準到0.0002g)。 燃燒時易于飛濺的試樣，可先用已知質量的擦鏡紙包緊，或先在壓餅機中壓餅并切成2～4mm 的小塊使用。不易燃燒完全的試樣，可先在燃燒皿底鋪上一個石棉墊，或用石棉絨做襯墊(先在皿底鋪上一層石棉絨，然后以手壓實)。石英燃燒皿不需任何襯墊。如加襯墊仍 燃燒不完全，可提高充氧壓力至3.0～3.2MPa(30～32atm)，或用已知質量和發熱量的擦鏡紙包裹稱好的試樣并用手壓緊，然后放入燃燒皿中。 5.1.2 取一段已知質量的點火絲，把兩端分別接在兩個電極柱上，注意與試樣保持良好接觸或保持微小的距離(對易飛濺和易燃的煤)，并注意勿使點火絲接觸燃燒皿，以免形成短路而導致點火失敗，甚至燒毀燃燒皿。同時還應注意防止兩電極間以及燃燒皿與另一電極之間的短路。 往氧彈中加入10mL 蒸餾水。小心擰緊氧彈蓋，注意避免燃燒皿和點火絲的位置因受震動而改變。接上氧氣導管，往氧彈中緩緩充入氧氣，直到壓力達到2.6～2.8MPa(26～28atm)。充氧時間不得少于30s。當鋼瓶中氧氣壓力降到5.0MPa(50atm)以下時，充氧時間應酌量延長。 5.1.3 往內筒中加入足夠的蒸餾水 5.1.4 把氧彈放入裝好水的內筒中 5.1.5 開動攪拌器，5min 后開始計時和讀取內筒溫度(t0)并立即通電點火。隨后記下外筒溫度和露出柱溫度。外筒溫度至少讀到0.05K，內筒溫度借助放大鏡讀到0.001K。讀取溫度時，視線 5.1.6 觀察內筒溫度(注意：點火后20s 內不要把身體的任何部位伸到熱量計上方)。如在30s內溫度急劇上升 5.1.7 接近終點時 以第一個下降溫度作為終點溫度 注：一般熱量計由點火到終點的時間為8～10min。對一臺具體熱量計 5.1.8 停止攪拌
